Артикул:
01.12831.15831

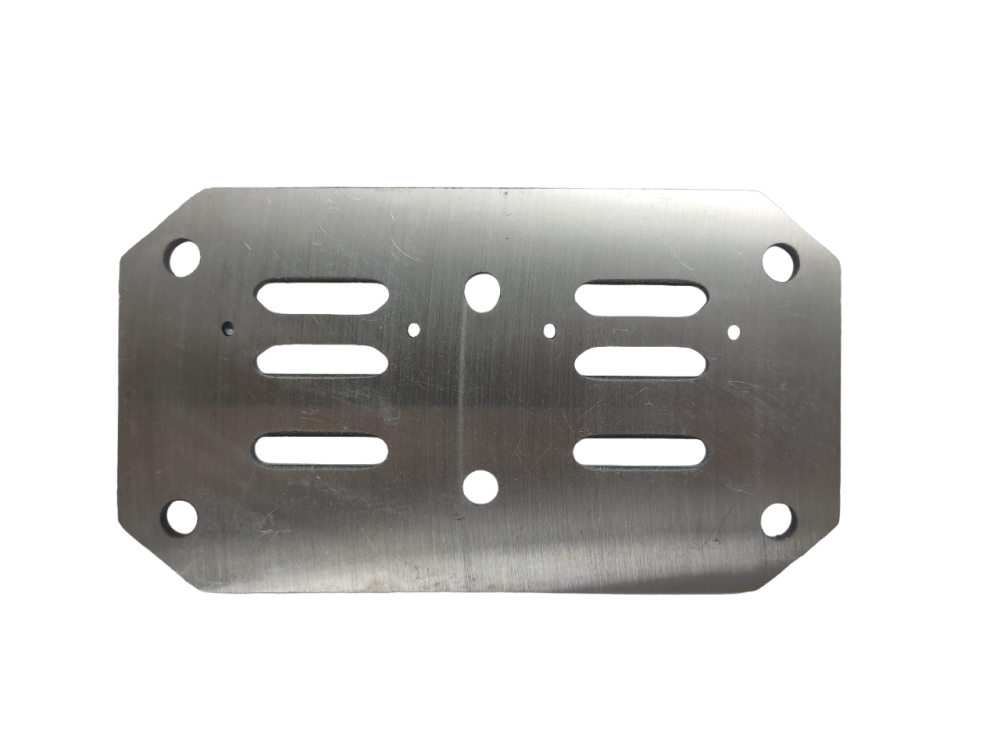

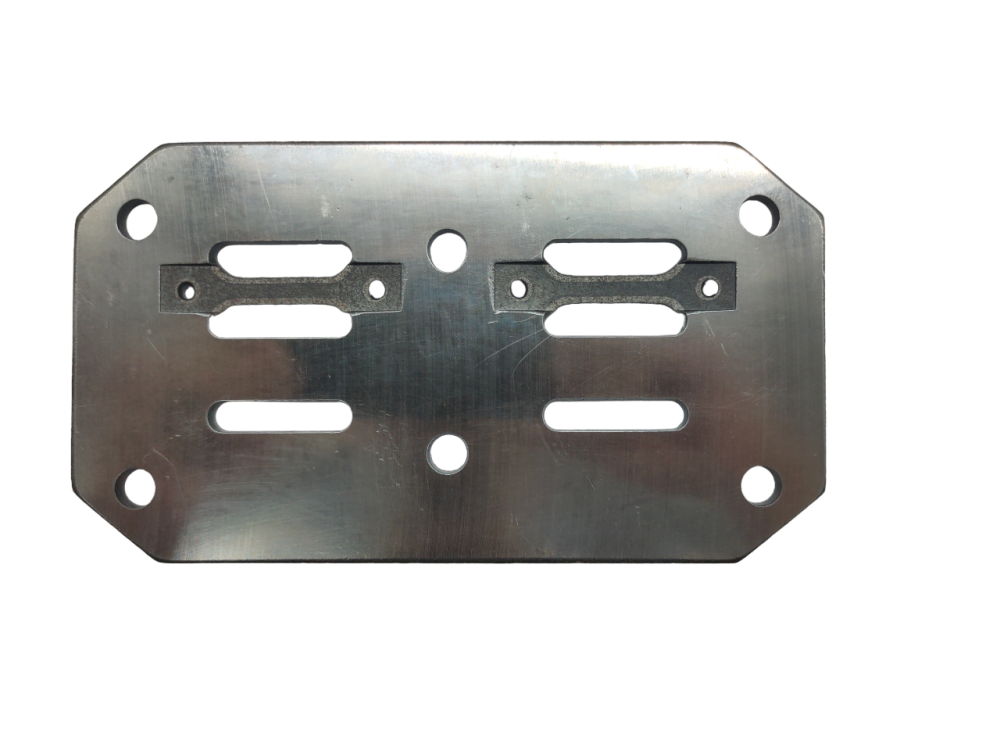

Плита головки цилиндра AC-100/420/510
Подробности
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Плита головки цилиндра компрессора (часто её называют клапанной плитой или клапанной панелью) — это массивная плоская деталь в составе компрессорной головки, которая формирует клапанный узел и связывает цилиндр с всасывающим и нагнетательным трактами.
Плита — один из ключевых элементов головки: именно она определяет герметичность и производительность ступени сжатия.
Назначение:
Размещение клапанных пластин. В плите выполнены посадочные места (седла) под всасывающие и нагнетательные пластинчатые клапаны: они открываются/закрываются под действием перепада давления.
- Формирование воздушных каналов. Каналы в плите направляют воздух: на такте всасывания — в цилиндр, на такте нагнетания — из цилиндра в нагнетательный тракт (к обратному клапану и далее в ресивер).
- Обеспечение герметичности камеры сжатия. Плита плотно прижимается к цилиндру (либо является частью корпуса головки), исключая утечки сжатого воздуха.
- Крепление и позиционирование узлов. К плите крепят крышку головки, иногда — штуцеры патрубков; она также служит базой для точной установки клапанных пластин.
- Теплоотвод. Как массивная металлическая деталь, плита участвует в отводе тепла от клапанного узла, который в поршневых компрессорах сильно нагревается.
Конструкция и основные элементы:
Плоское тело плиты из чугуна с фрезерованными полостями под клапаны.
Седла клапанов — точные посадочные поверхности, к которым прилегают упругие клапанные пластины. Седла должны быть ровными и без заусенцев.
Каналы всасывания и нагнетания — внутренние полости и отверстия, по которым движется воздух. Их сечение рассчитывают так, чтобы не «душить» компрессор.
Крепёжные отверстия ( Ø 9 мм) под болты/шпильки, которыми плита притягивается к цилиндру или корпусу головки.
Технологические окна и выточки под штифты позиционирования, чтобы плиту нельзя было поставить «не той стороной».
Уплотнительная поверхность — привалочная плоскость, которая должна быть идеально ровной; часто между плитой и цилиндром ставят прокладку либо наносят герметик (по спецификации производителя).
Вес 523гр.
Длина 180 мм.
Ширина 10 мм.
Высота 4.5 мм.
Плита — один из ключевых элементов головки: именно она определяет герметичность и производительность ступени сжатия.
Назначение:
Размещение клапанных пластин. В плите выполнены посадочные места (седла) под всасывающие и нагнетательные пластинчатые клапаны: они открываются/закрываются под действием перепада давления.
- Формирование воздушных каналов. Каналы в плите направляют воздух: на такте всасывания — в цилиндр, на такте нагнетания — из цилиндра в нагнетательный тракт (к обратному клапану и далее в ресивер).
- Обеспечение герметичности камеры сжатия. Плита плотно прижимается к цилиндру (либо является частью корпуса головки), исключая утечки сжатого воздуха.
- Крепление и позиционирование узлов. К плите крепят крышку головки, иногда — штуцеры патрубков; она также служит базой для точной установки клапанных пластин.
- Теплоотвод. Как массивная металлическая деталь, плита участвует в отводе тепла от клапанного узла, который в поршневых компрессорах сильно нагревается.
Конструкция и основные элементы:
Плоское тело плиты из чугуна с фрезерованными полостями под клапаны.
Седла клапанов — точные посадочные поверхности, к которым прилегают упругие клапанные пластины. Седла должны быть ровными и без заусенцев.
Каналы всасывания и нагнетания — внутренние полости и отверстия, по которым движется воздух. Их сечение рассчитывают так, чтобы не «душить» компрессор.
Крепёжные отверстия ( Ø 9 мм) под болты/шпильки, которыми плита притягивается к цилиндру или корпусу головки.
Технологические окна и выточки под штифты позиционирования, чтобы плиту нельзя было поставить «не той стороной».
Уплотнительная поверхность — привалочная плоскость, которая должна быть идеально ровной; часто между плитой и цилиндром ставят прокладку либо наносят герметик (по спецификации производителя).
Вес 523гр.
Длина 180 мм.
Ширина 10 мм.
Высота 4.5 мм.
